阿拉尔管式垂直螺旋输送机

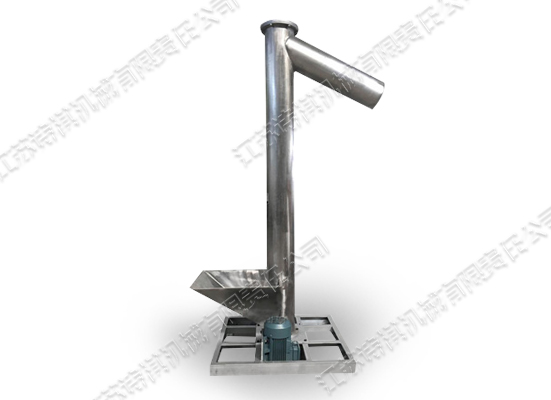

管式垂直螺旋输送机

管式垂直螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送垂直螺旋输送机物料的不同有实体面型、带式面型、叶片面型等型式。垂直螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

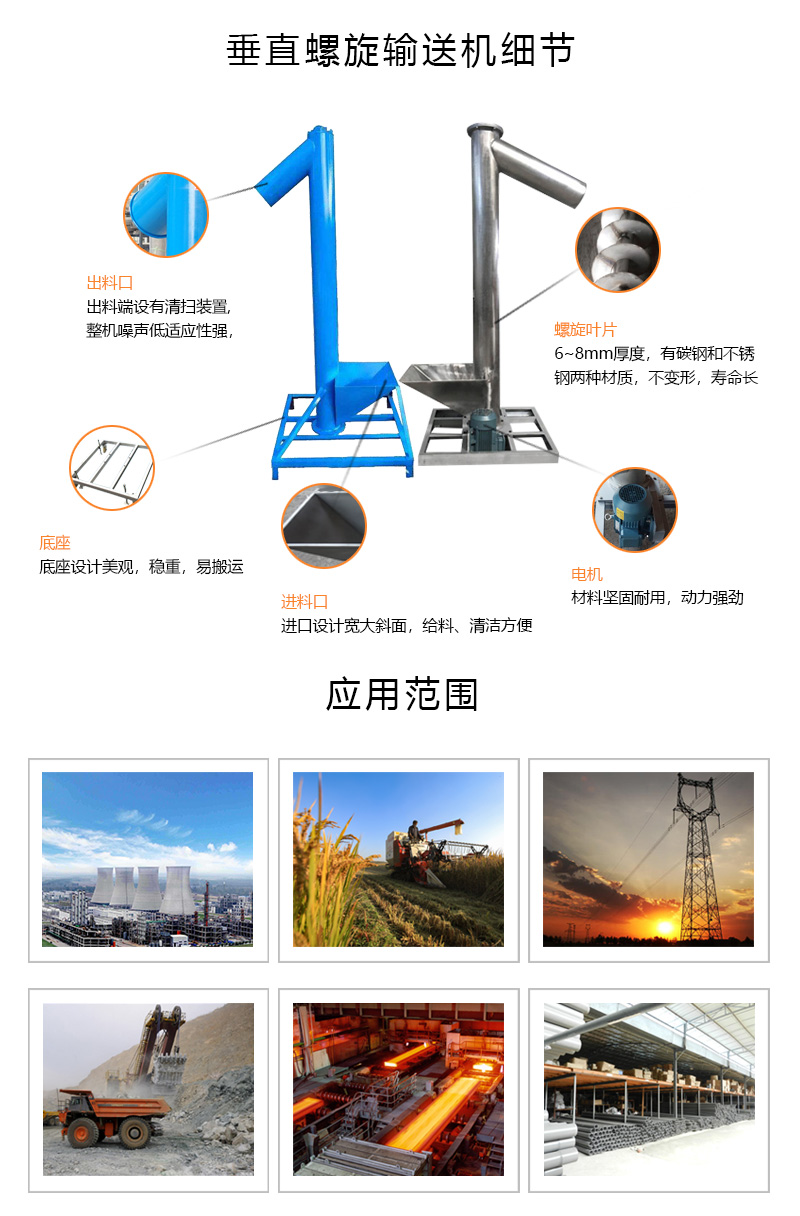

特点

1.承载能力大、安全可靠。

2.适应性强、安装维修方便、寿命长。

3.整机体积小、转速高、确保快速均匀输送。

4.出料端设有清扫装置，整机噪声低、适应性强，进出料口位置布置灵活。

5.密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。

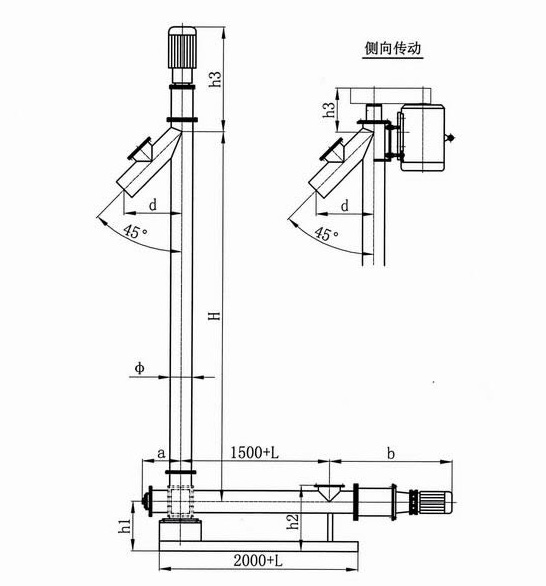

垂直螺旋输送机结构图

安装

垂直螺旋输送机上部有轴承支承，大部分采用单列锥形滚子轴承，安装轴承时，不逆转以避免问题。

单列锥型滚子轴承与径向推力球轴承类似，但承载能力很大，內外环可分离出来，空隙易调节。常用于斜齿轮轴、蜗轮减速器轴、机床主轴等。圆锥滚子轴承主要适用于承受以径向载荷为主的径向和轴向联合载荷，而大锥角圆锥滚子轴承可以用于承受轴向载荷为主的径轴向联合载荷。此种轴承为分离型轴承,其内圈(含圆锥滚子和保持架)和外圆可以分别安装。在安装和使用过程中可调节轴承的径向间隙和轴向间隙，或预先安装。

单列圆锥滚子轴承3000型,此种轴承能够限制轴或外壳一个方向的轴向位移。受到单向的轴向负荷。在径向载荷作用下会产生附加轴向力,因此,一般在轴的两个支承中,轴承的外圈和内圈的同名端面相对安装。如果单独使用，施加的轴向力必须大于附加的轴向力。

垂直式螺旋输送机上部两单列圆锥滚子轴承在安装时,要注意,内圈在上面安装垂直小锥面向上,在下面安装垂直小锥面向下,两单列锥滚子轴承相对安装,这样就可以支承住实体螺旋面不向下位移,保证生产的正常运转。
